减速器模型

减速器模型
[名称]:减速器模型
[规格型号]:DB-MX05
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件,常用作原动件与工作机之间的减速传动装置。在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,是一种相对精密的机械。
减速器的种类繁多,按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器;按照传动级数不同可分为单级和多级减速器;按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥-圆柱齿轮减速器;按照传动的布置形式又可分为展开式减速器、分流式减速器和同轴式减速器。

通过制减速器模型,我们可以更好地了解减速器的工作原理和结构特点,提高动手能力和实践经验,同时也能够为教学和研究提供帮助。希望更多的人能够参与到减速器模型的制作和研究中来,为推动机械传动技术的发展做出贡献。
实训内容包括:典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室作为制图课程的实训基地,制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘,把零件进行分类,绘制所有图形的三维和平面图,让学生进行作业和训练;其次,还有配置一部分装配体,进行拆装和测绘。

减速器模型

减速器模型

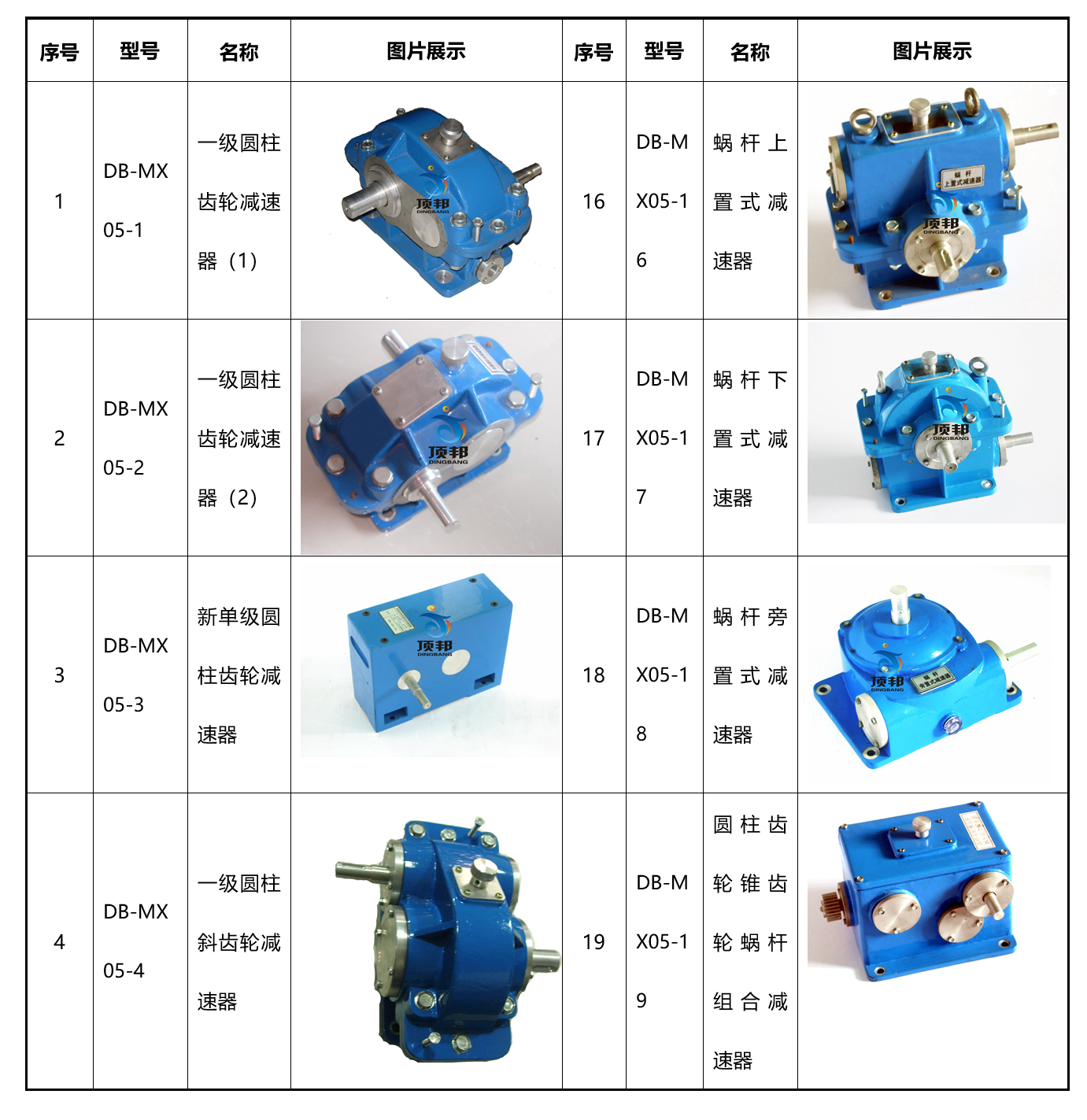

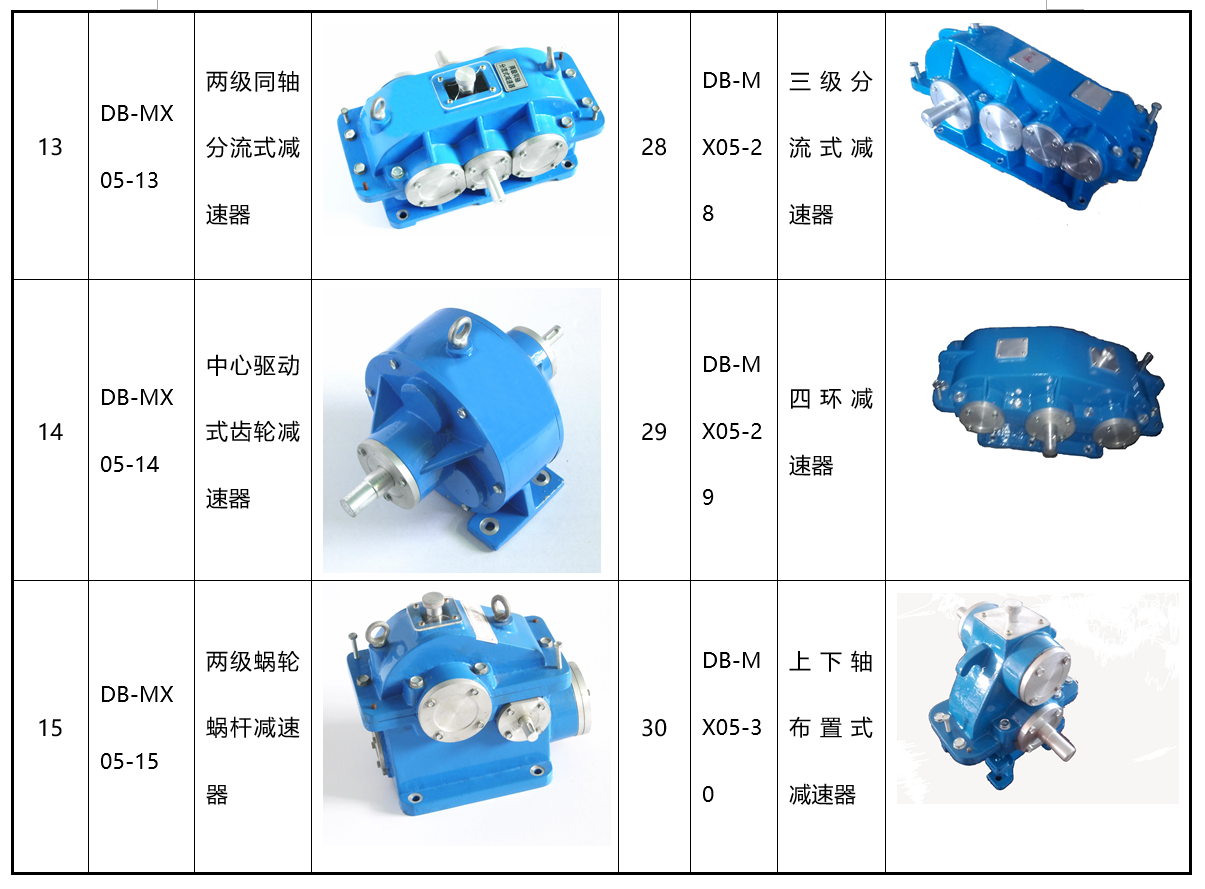

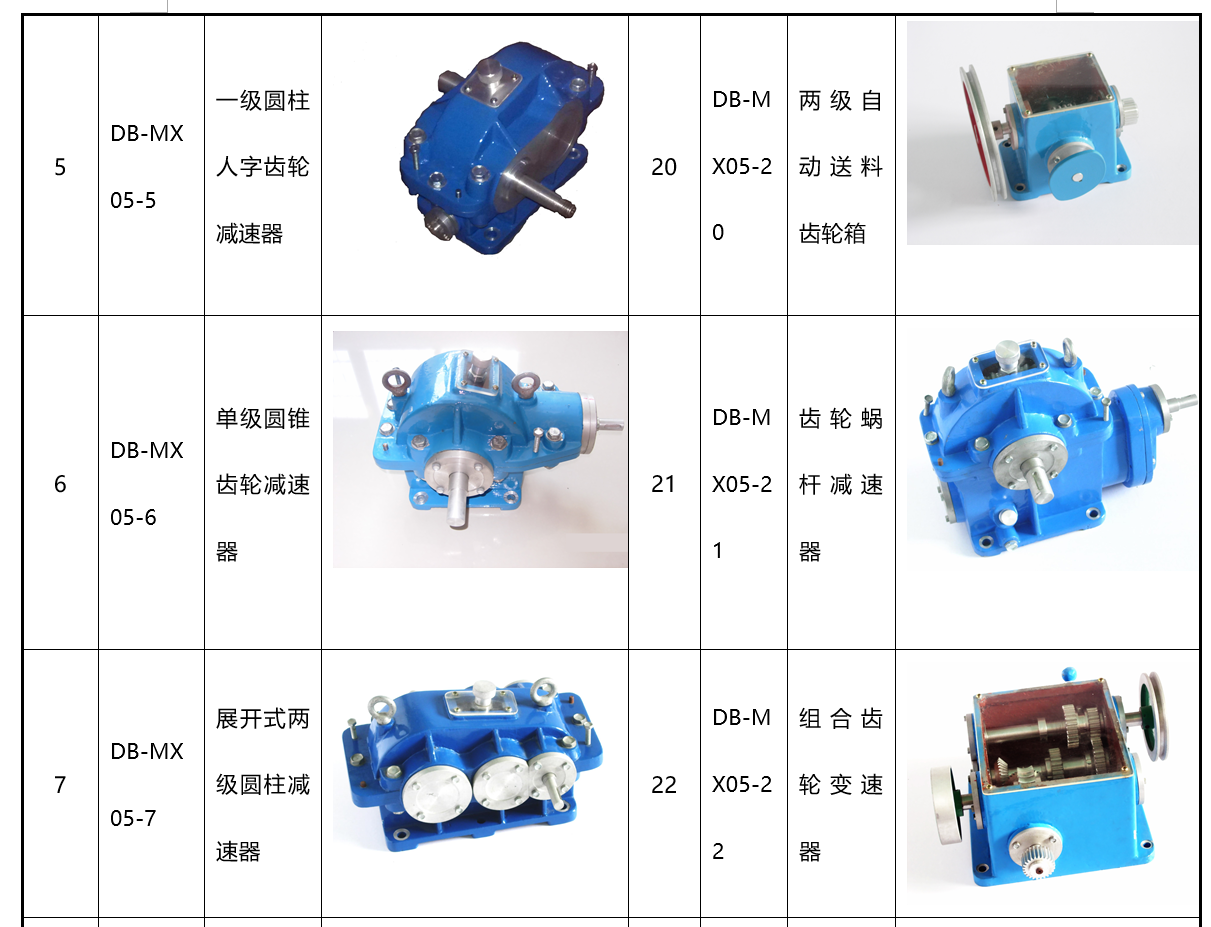

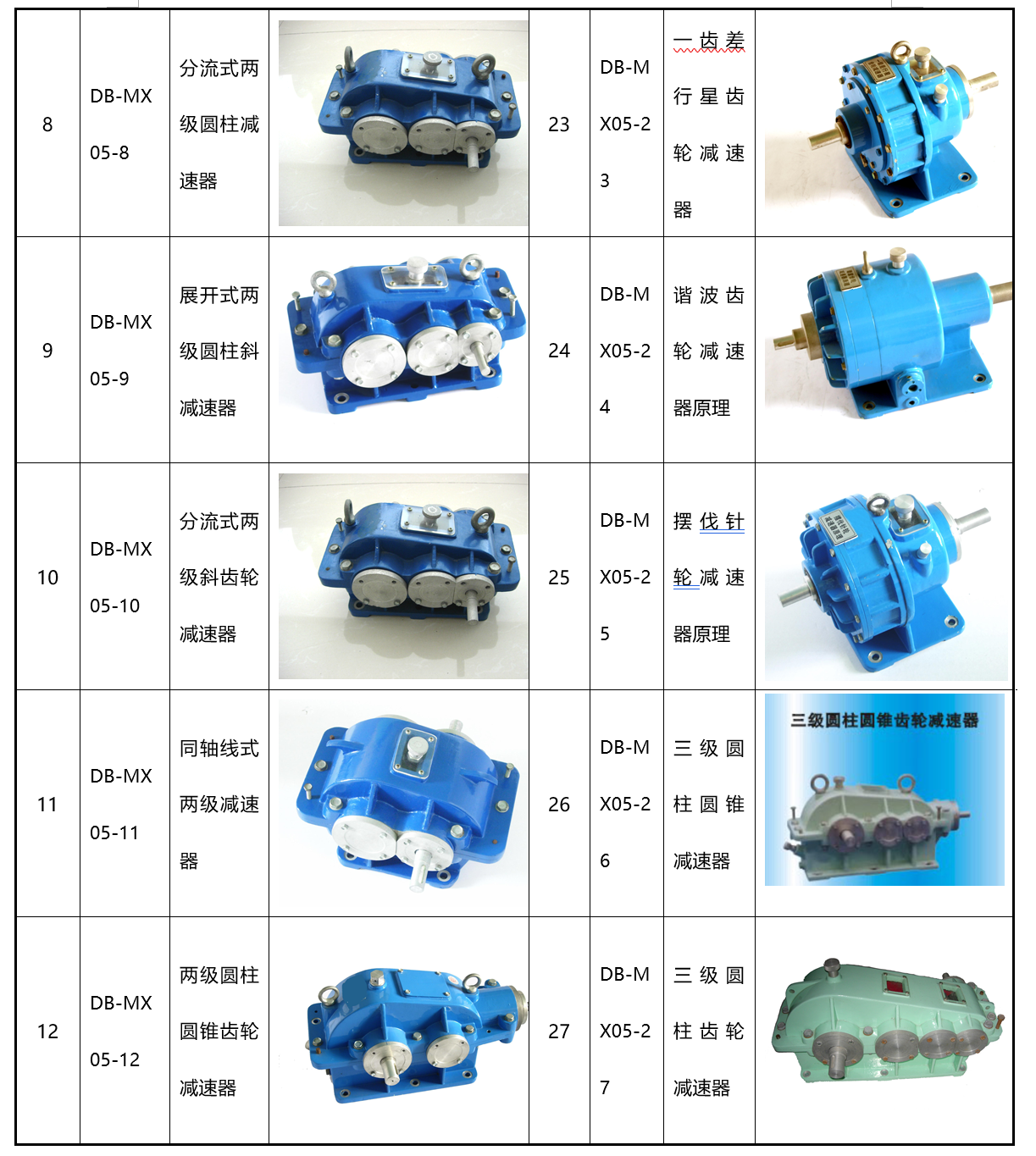

序号型号    参考尺寸数量
1DB-MX05-1一级圆柱齿轮减速器(1)230×200×1701均可测绘铝制
2DB-MX05-2一级圆柱齿轮减速器(2)200×190×1601均可测绘铝制
3DB-MX05-3新单级圆柱齿轮减速器230×220×1051均可测绘铝制
4DB-MX05-4一级圆柱斜齿轮减速器200×230×1701均可测绘铝制
5DB-MX05-5一级圆柱人字齿轮减速器200×230×1701均可测绘铝制
6DB-MX05-6单级圆锥齿轮减速器230×180×2501均可测绘铝制
7DB-MX05-7展开式两级圆柱减速器285×250×1801均可测绘铝制
8DB-MX05-8分流式两级圆柱减速器300×260×1851均可测绘铝制
9DB-MX05-9展开式两级圆柱斜减速器285×250×1801均可测绘铝制
10DB-MX05-10分流式两级斜齿轮减速器300×260×1851均可测绘铝制
11DB-MX05-11同轴线式两级减速器280×260×1881均可测绘铝制
12DB-MX05-12两级圆柱圆锥齿轮减速器300×230×1801均可测绘铝制
13DB-MX05-13两级同轴分流式减速器350×180×2601均可测绘铝制
14DB-MX05-14中心驱动式齿轮减速器210×300×2601均可测绘铝制
15DB-MX05-15两级蜗轮蜗杆减速器300×280×3001均可测绘铝制
16DB-MX05-16蜗杆上置式减速器280×210×2501均可测绘铝制
17DB-MX05-17蜗杆下置式减速器280×210×2501均可测绘铝制
18DB-MX05-18蜗杆旁置式减速器280×240×2001均可测绘铝制
19DB-MX05-19圆柱齿轮锥齿轮蜗杆组合减速器250×250×1901均可测绘铝制
20DB-MX05-20两级自动送料齿轮箱180×160×2001均可测绘铝制
21DB-MX05-21齿轮蜗杆减速器320×180×2751均可测绘铝制
22DB-MX05-22组合齿轮变速器320×310×1851均可测绘铝制
23DB-MX05-23一齿差行星齿轮减速器250×160×2801均可测绘铝制
24DB-MX05-24谐波齿轮减速器原理250×160×2501均可测绘铝制
25DB-MX05-25摆线针轮减速器原理250×160×2501均可测绘铝制
26DB-MX05-26三级圆柱圆锥减速器500×260×2801均可测绘铝制
27DB-MX05-27三级圆柱齿轮减速器500×260×2801均可测绘铝制
28DB-MX05-28三级分流式减速器500×300×2801均可测绘铝制
29DB-MX05-29四环减速器550×330×2401均可测绘铝制
30DB-MX05-30上下轴布置式减速器250×230×3001均可测绘铝制

减速器模型

减速器模型
减速器模型
减速器模型
