电气装配实训台

电气装配实训台
[名称]:电气装配实训台
[规格型号]:DB-980
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


电气装配实训台

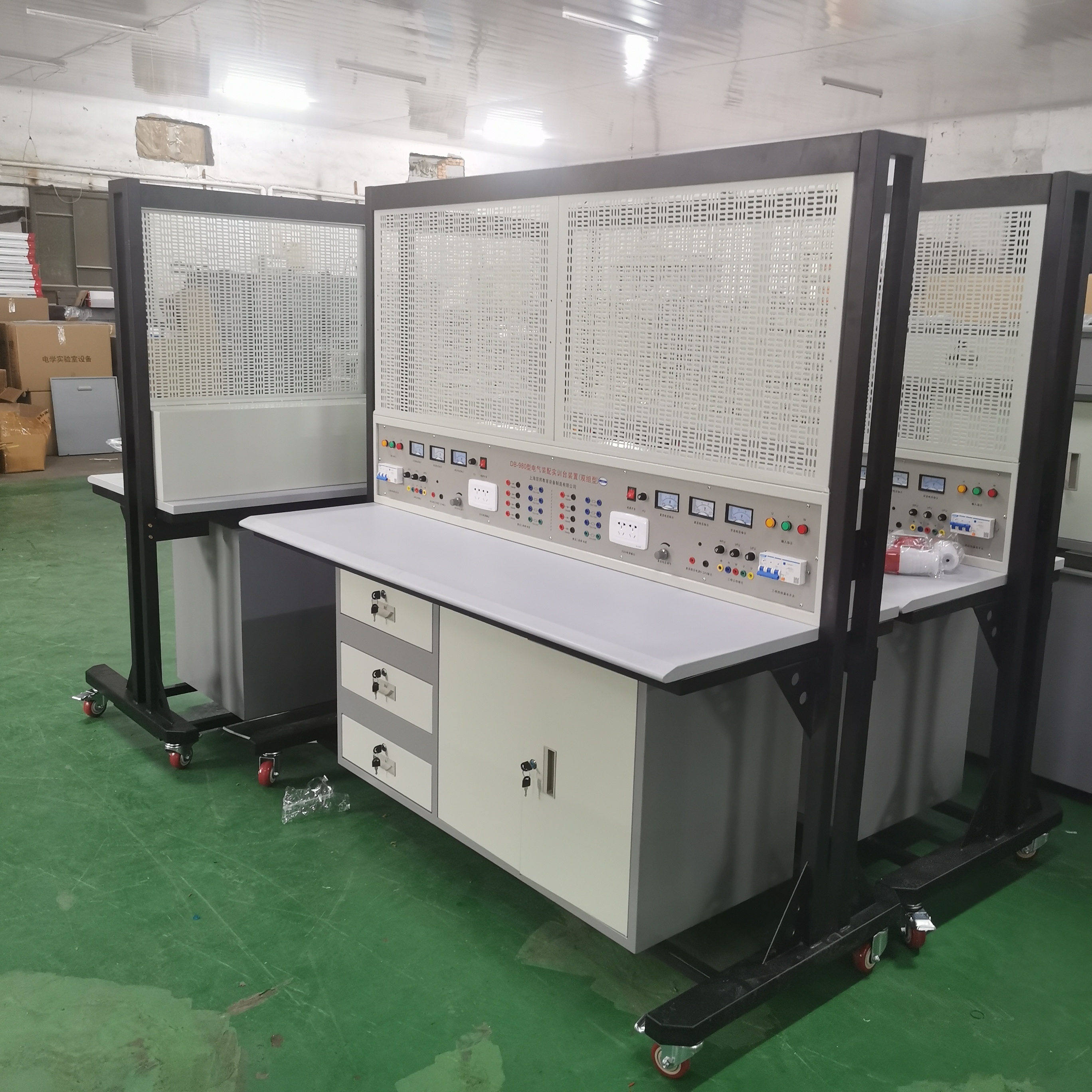

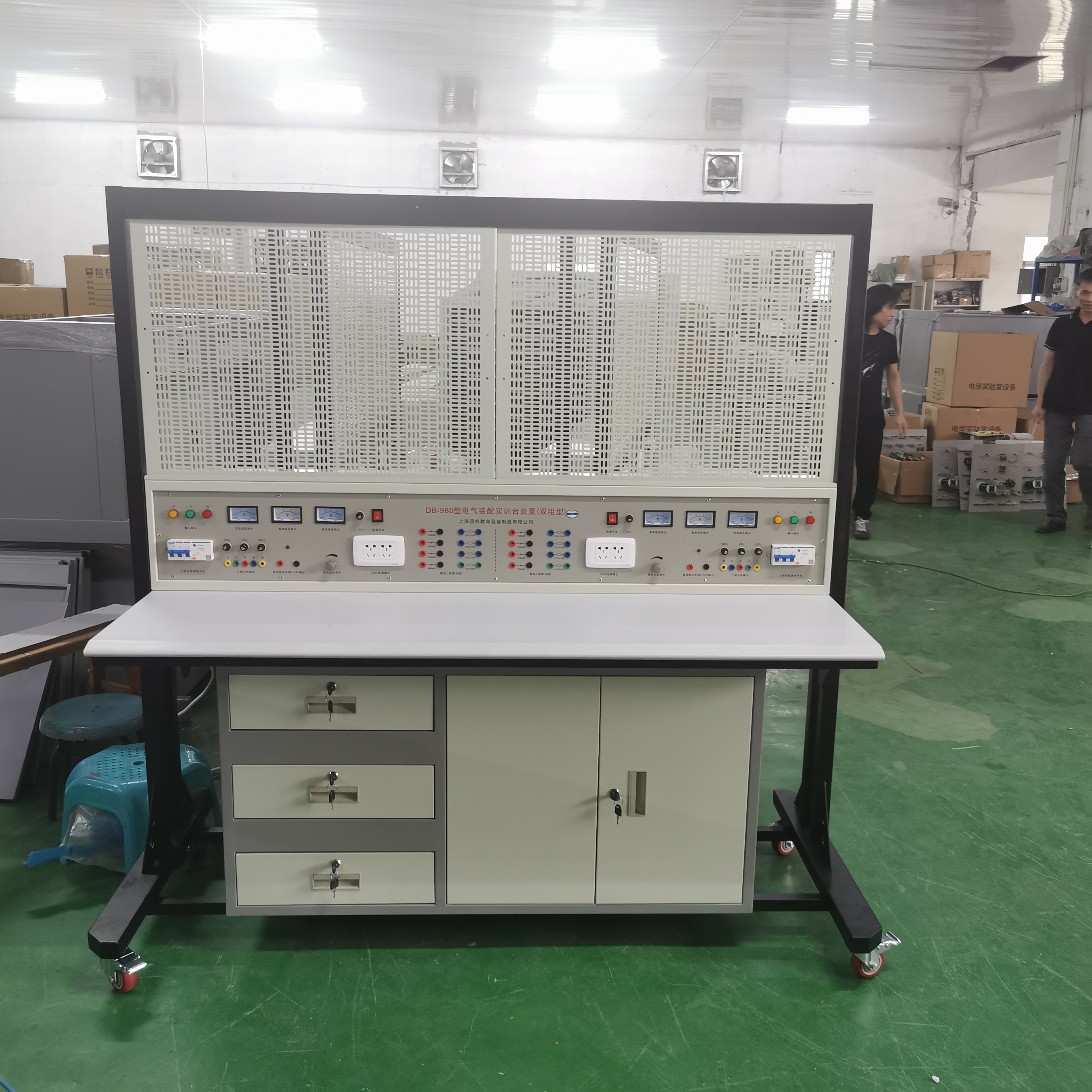

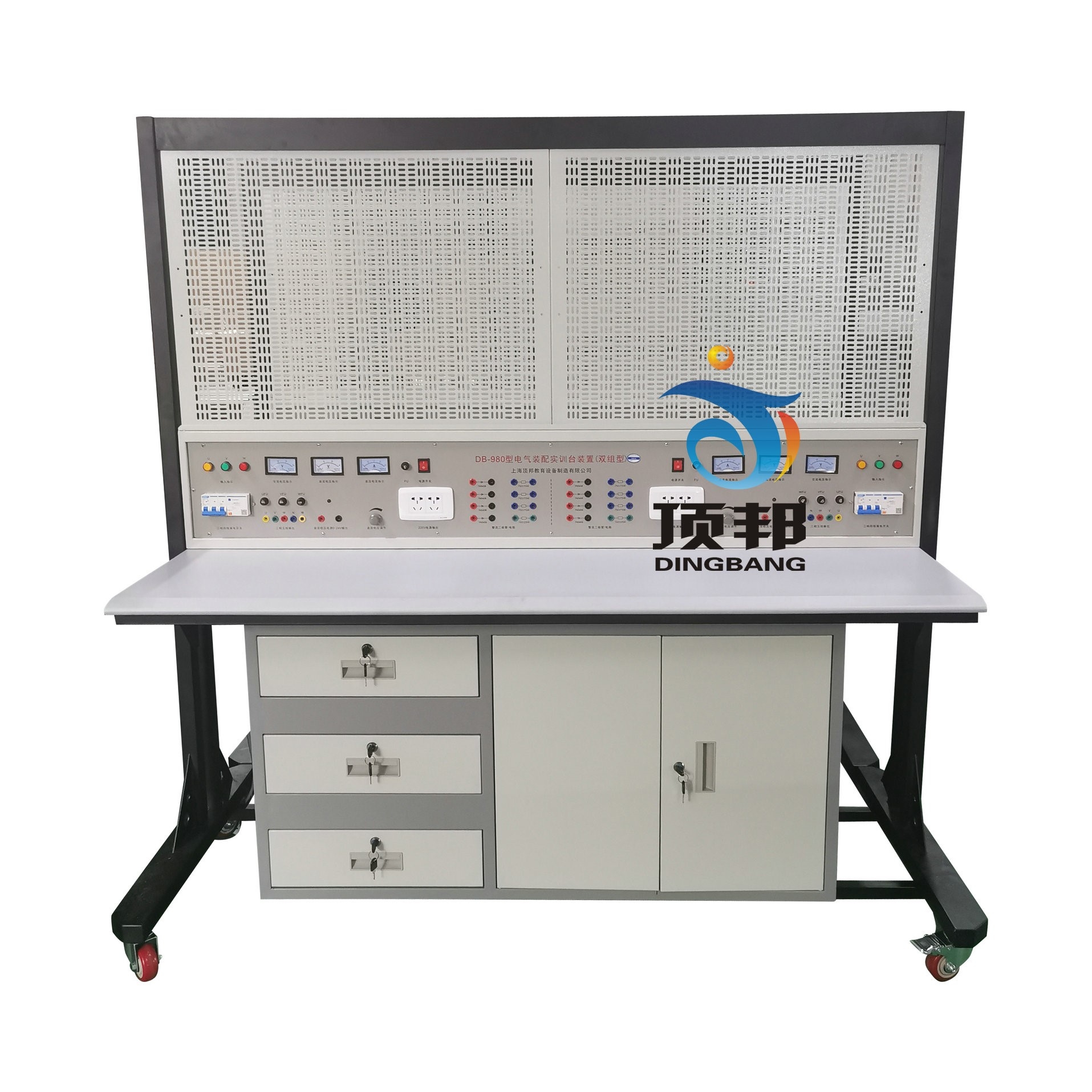

(参考图)
一、概述
DB-980
电气装配实训台由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,电气装配实训装置适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业教学和实训,经济适用。实训台配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。灵活、可靠、安全、经济适用,电气装配实训装置的特点。对实训场所不多、教学经费投入受限制的学校,电气装配实训装置是一种理想的职业教育实训设备。
一、设备技术指标
1. 外型:整体尺寸1632mm×750mm×1638mm;
2. 实训台架的材料:钢板结构;
3. 电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线;
2)固定交流输出:三相五线 380V 接插式2组、220V接插式2组。
4.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。
5.可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
6.各种规格的电阻
提供75Ω/75W功率电阻三个,用于降压启动电路。
提供10Ω/25W功率电阻一个,用于能耗制动电路。
7. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
8. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
二、 设备结构功能

电气装配实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。
4、网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小774*580MM
三、参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
四、 全室参考配置表(以20台/40座为例)


序号名 称每台数量全室数量单位备 注
1控制屏120
2实训桌120
3学生凳240
4网孔板240
5器材配备120见表一

表一 每套器材配备配置清单
序号名 称型号与规格数 量
1电器元件单相电度表DD862-22
单相闸刀开关HK82
拉线开关4A/250V2
平灯头6A/250V4
园形插座T3-102
电流互感器LQG-0.52
墙壁开关座
4
声控开关118-B302
低压断路器DZ108-20/102
螺旋式保险盒RL1-15/3A6
直插式保险盒RT14-20/2A4
交流接触器CJX2-09106
辅助触头F4-226
热继电器R16B-20/32
通电延时时间继电器ST3PA-B/380V(0-60S)2
时间继电器座PF-083A2
3H铁壳按钮
4
行程开关LX9-2224
行程开关LX9-0014
倒顺开关K03-152
日光灯管Y210RR25/10W2
镇流器13W2
日光灯座
4
接线端子排JF5-2.5/510
G形导轨
2
走线槽
3米
螺丝
180
2常用工具压线钳
1
数字万用表
1
螺丝刀
2
尖嘴钳
2
剥线钳
1
3电机三相鼠笼异步电动机380V/Y/△180W,单速1
三相双速异步电动机额定电压:三相 AC 380,180W1
4网孔板774*580MM2
5说明书
1
6测电笔
1
