防烟排烟系统实训装置

防烟排烟系统实训装置
[名称]:防烟排烟系统实训装置
[规格型号]:DBLY-87
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、系统概述:
防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

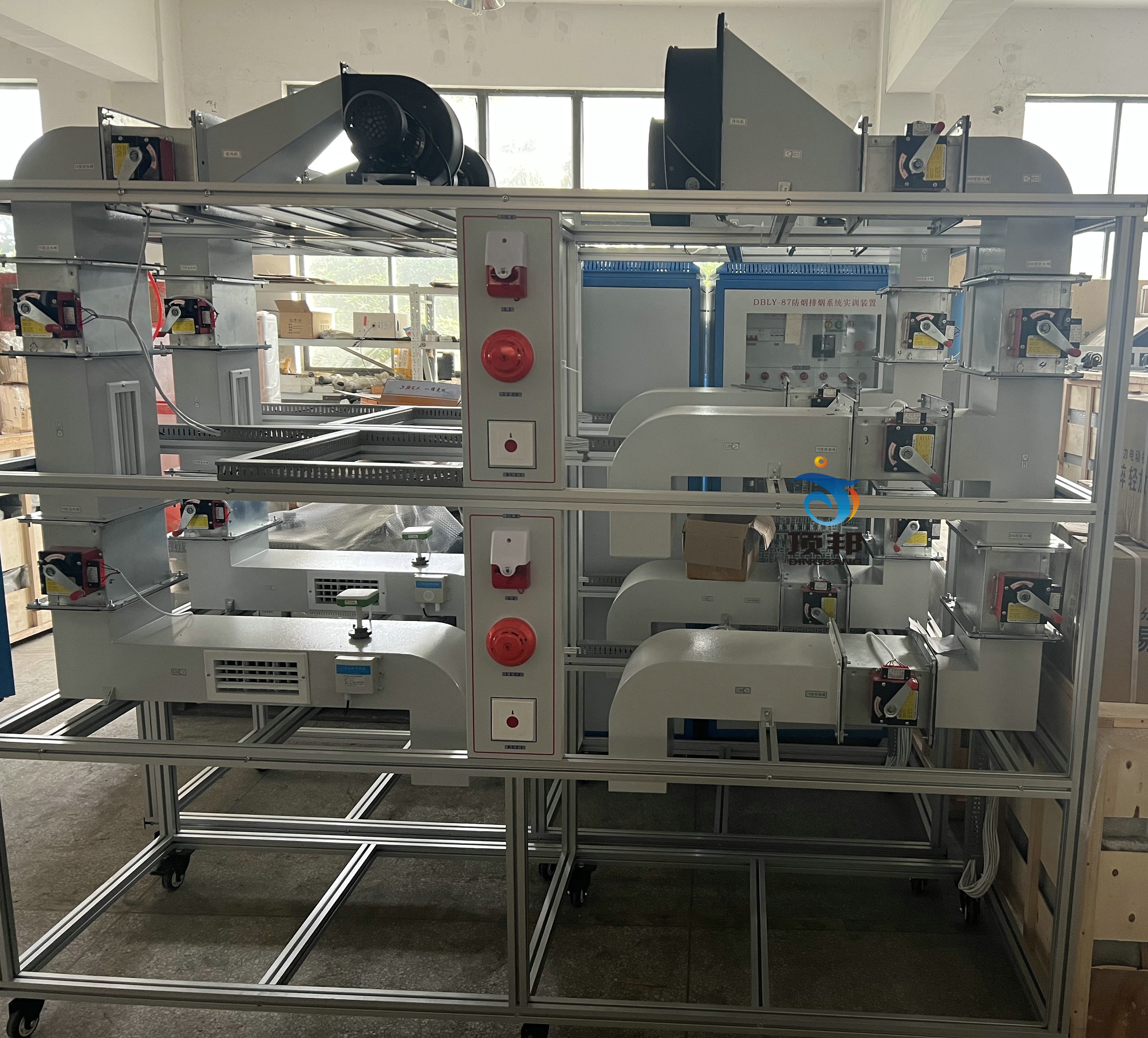

防烟排烟系统实训装置
(参考图)

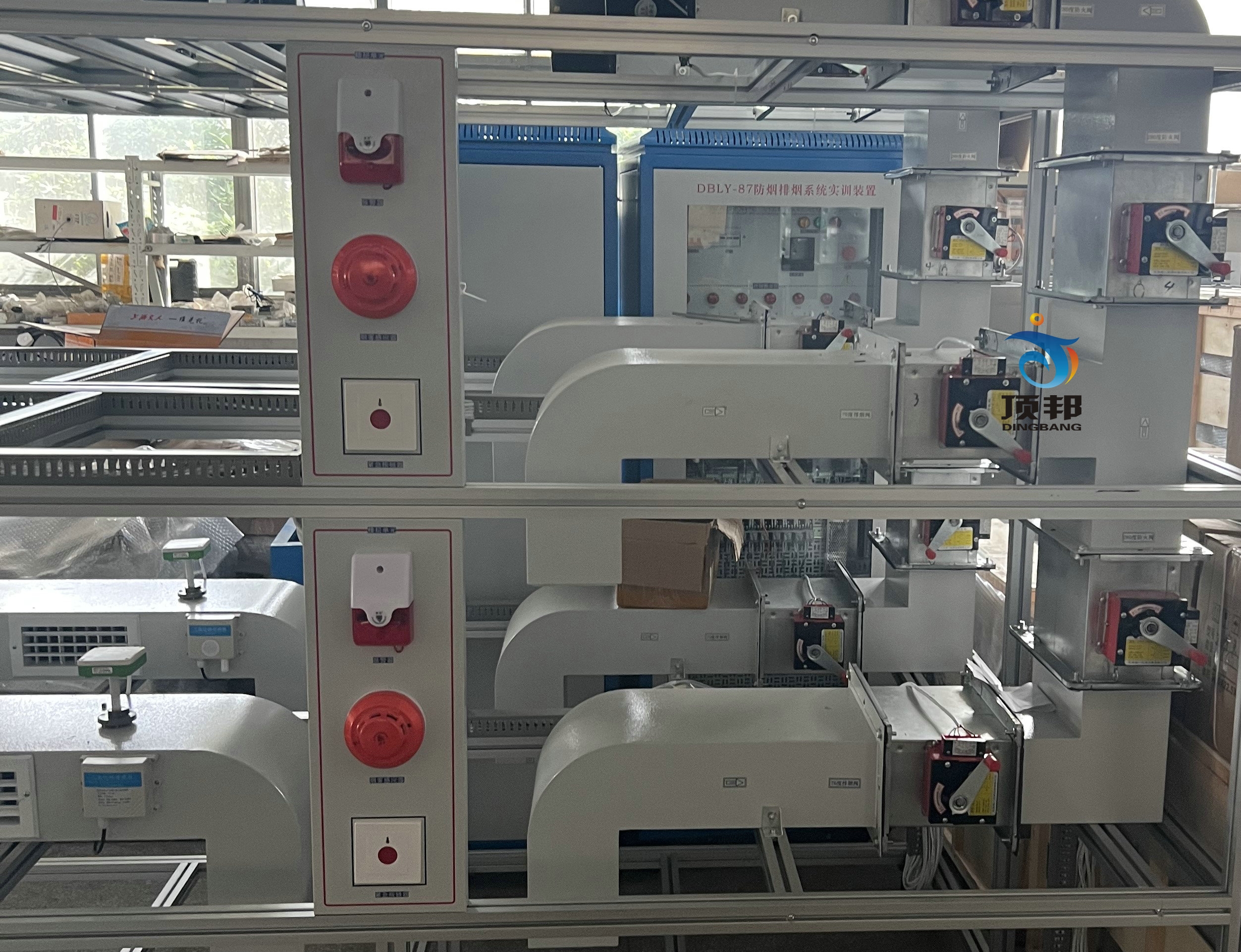

防烟排烟系统实训装置

防烟排烟系统实训装置

二、技术参数
1、输入电源:单相三线~380V±10% 50Hz
2、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
3、装置容量:<3.8kVA
4、外形尺寸:3000mm×800mm×1600mm
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
6、教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系。
三、系统特点
1、风系统的完整性、
与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。
2、系统与真实的通风排烟系统,风系处理系统原理相同,微型化展示了通风排烟系统的特点,结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
4、通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
5、设有电流型漏电保护装:
对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
*6、DDC数字量控制模块:
16路AI输入,6路DO输入,8路DO输出、模拟排烟系统控制:消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜DDC控制器、Lon Maker软件、力控软件、以及联动控制中心等组成, 消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
7、同步软件动画:
教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系
8、触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘:126G,尺寸:32寸,内存:4G,网络,无线(用户自备)
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制:消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
3、加压送风机采用多翼式离心风机
4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式,
5、70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机,能在280度条件下作不小于30Min
7、排烟防火阀,安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。
8、 排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开
9、系统原理
五、实验台控制智能模块:本模块可控制整机工作环境,确定 系统的工作稳定,可保护学生的实训时的稳定和安全,关键时可切断总电源。:
1)、智能模块模块可检测、监控装置系统的交流电源的电压,在测量过压时,设备过载保护、能够采集被监控设备交流电源的电流值,在测量过流值时,设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时,设备过载保护
2)、软件平台:
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台,监控主机或云平台可以判断被监控电源的运行状态,如电压,电流,电流和温度。
3)、工作电源 额定电压AC220V、功耗  正常监视状态≤2W 报警状态≤2.5W、
4)监控报警过压(115%)、欠压(80%)过流、电流(50~1000mA)。
5)、温度:50-120度、漏电报警:50-1000MA连续可调、漏电报警通道:1路、温度报警:4路。
6)电流检测通道:1路、电压检测通道:3路。
7)报警方式:APP远程报警触点容量AC 220V/3A ,DC 30V/3A、
8)通讯接口 通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统,或者电脑通过软件监控,
10)、传感器:电流互感器及电流互感器:使用2000:1。如果实际使用互感器和产品配,置不同,多咯温度传感器使用的是100K特性的热敏电阻.
11)功能显示:可显示电压、电流、功率
12)、界软件面
13)、无线传感器:电压:3.6V。待机电流:20MA.报警电流产250MA、低压报警:30天、通信方式:GSM、接收灵敏度:-129dBm、无线标准
14)、内置无线网络信号发射,可连接4G网络,不再需要另外增加通信成本
六、操作实训:
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
七、配置表

序号设备名称数量备注
1CO2传感器1个4-20MA
2湿度传感器1个4-20MA
3铝型材框架1个40*40MM铝型材框架2400*600*1600
4温度传感器1个4-20MA
6压差开关1个
7烟雾传感器2套高精度烟雾浓度检测采集模块气体变送器
870防火阀5套
9280防火阀3套
10DDC控制模块,2套16路AI输入,6路DO输入,8路DO输出
11回风道管路1套按要求
16通风管路2米定制
12出风口5个
13排风风机1套180W/220V
14送风机1个
15编程软件1个
16仪表1套
17动画软件1套随机联动
18报警器1套
19报警按钮1套
20触摸式一体教学平台自备内装多功能教学软件,10点红外屏,处理器I3,硬盘:126G,尺寸:32寸,内存:4G,网络,无线
